陆用流体装卸臂（鹤管）
Product Center
上装鹤管
产品介绍：
鹤管，顾名思义，一种可以伸缩移动的管子，多用于石油、化工码头液体装卸，管内介质如油、水等。
相比老式的软管连接，鹤管采用硬连接方式，加上紧急脱离等安全装置，可以有效防止爆管、断裂等情况的发生，具有很高的安全性；
旋转接头采用德国先进双辊道工艺，360度转向轻便，安全无渗漏，维护保养方便；
操作灵活，随遇平衡的弹簧缸平衡器使得装卸臂操作轻便、省力，单人即可完成管道与槽车的连接，轻松控制装卸过程；
根据客户装卸范围要求定制尺寸，装卸过程中，在槽车正常移动范围内与槽车随动；
管道根据不同的液体介质采用碳钢、不锈钢、铝合金等材料，使用寿命长；
管道可以衬四氟及加装装伴热装置，可以输送多种特殊液体介质，如盐酸、沥青、原油等；
采用密闭装卸操作方式，可减少介质的挥发，减轻对环境的污染；
鹤管分类：
1、按使用场景分为：陆用液体装卸臂、船用液体装卸臂、汽车鹤管、火车鹤管等
2、按装卸形式分为：顶部装卸鹤管、底部装卸鹤管、敞开装卸鹤管、密闭装卸鹤管等
3、按输送介质分为：汽柴油鹤管、甲醇鹤管、乙醇鹤管、液氯鹤管、液氨鹤管、原油鹤管等

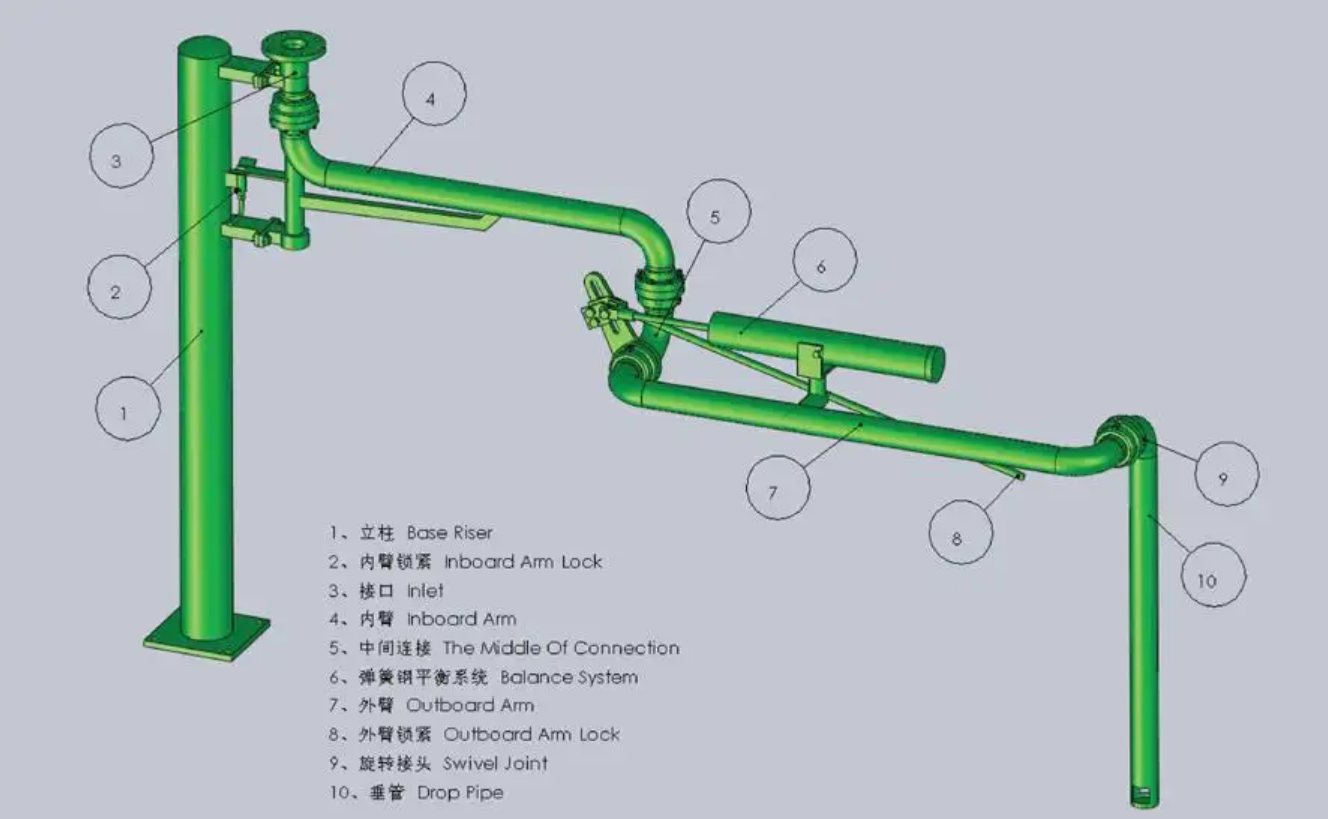

顶部装车鹤管（上装鹤管）
型号：AL1401 、AL1402 AL1403
连接方式：法兰连接
适用介质：汽油，煤油，柴油，液态化工介质
适用场合：石油，化工行业
管道材质：不锈钢、碳钢或PTFE衬碳钢等
公称口径：DN25、DN50、DN80、DN100、DN125、DN150、DN200
工作温度：-50～120℃
工作压力：-0.08～6.0MPa
鹤管的执行/参照的标准及规范
◆ HG/T21608-96 《液体装卸臂》
◆ GB/74-84 《石油库设计规范》
◆ GB50160-92 《石油化工企业设计防火规范》
◆ GB383601 《爆炸性环境用防爆电器设备通用要求》
◆ GB7932 《气动系统通用技术条件》
◆ GB3766 《液压系统通用技术条件》
◆ GB3323-87 《钢熔化焊接接头射线照相和除锈等级》
◆ GB/T8932-88 《涂装前钢材表面锈蚀等级和除锈等级》
◆ GB/T13384-92 《机电产品包装通用技术条件》
鹤管产品性能
◆ 能够承受苛酷的轴向、径向及力矩负荷，转动灵活、可靠、无泄露。
◆ 密封圈结构独特，采用PTFE增强聚四氟材料，内嵌不锈钢骨架，密封面经抛光处理，耐磨性能，密封性能优越、可靠。
◆ 弹簧缸平衡系统可在任意点平衡，使对位操作轻巧、合理。
◆ 所有承压主管道焊缝采用氩弧焊，完全符合HG/T 21608-96标准。
◆ 配带优质合理的静电接地系统，静电电阻小于2Ω，安全性能可靠。
◆ 结构合理，以小的臂尺寸，来实现大的包络范围。
◆ 装卸作业中，随槽车在正常范围内移动，发挥充分的可挠性。
◆ 鹤管表面采用喷砂除锈，选用优质油漆，*的喷涂工艺，既保证了良好的外观质量，又具备*的抗腐蚀能力。
◆ 按左侧型或右侧型设计制造，结构形式也可专门设计。
◆ 可配置可靠的液动、气动或电动操作系统，安全的报警系统。
◆ 可实现自动化作业，PLC控制，方便作业、检修。
◆ 灵巧多样的附件用以实现环境保护和安全操作。
