AL2503 卸车鹤管

底部卸车鹤管

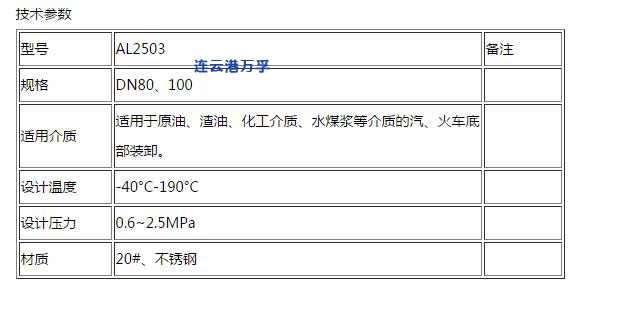

型号：AL2503

连接方式：法兰连接

适用介质：液态化工介质

适用场合：石油，化工行业

管道材质：不锈钢、碳钢或PTFE衬碳钢等

公称口径：DN25、DN50、DN80、DN100、DN125、DN150、DN200

工作温度：-40～190℃

工作压力：-0.08～6.0MPa

鹤管产品性能

◆ 能够承受苛酷的轴向、径向及力矩负荷，转动灵活、可靠、无泄露。

◆ 密封圈结构独特，采用PTFE增强聚四氟材料，内嵌不锈钢骨架，密封面经抛光处理，耐磨性能，密封性能优越、可靠。

◆ 弹簧缸平衡系统可在任意点平衡，使对位操作轻巧、合理。

◆ 所有承压主管道焊缝采用氩弧焊，完全符合HG/T 21608-96标准。

◆ 配带优质合理的静电接地系统，静电电阻小于2Ω，安全性能可靠。

◆ 结构合理，以小的臂尺寸，来实现大的包络范围。

◆ 装卸作业中，随槽车在正常范围内移动，发挥充分的可挠性。

◆ 鹤管表面采用喷砂除锈，选用优质油漆，*的喷涂工艺，既保证了良好的外观质量，又具备*的抗腐蚀能力。

◆ 按左侧型或右侧型设计制造，结构形式也可专门设计。

◆  灵巧多样的附件用以实现环境保护和安全操作。

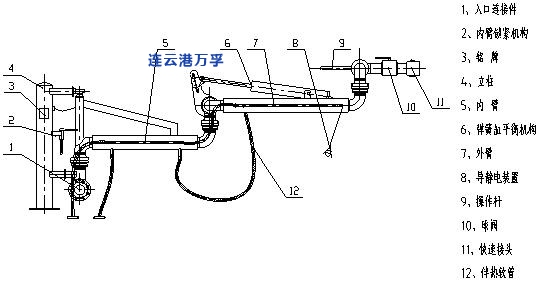

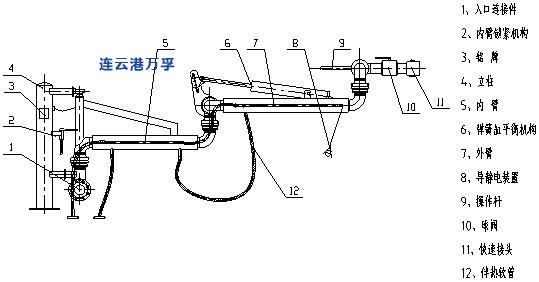

鹤管主要结构：

1.立柱：起支撑作用，承受臂展开时的翻转力矩

2.旋转接头：由转动件及密封件等组成，主要用于连接液体装卸臂的不同组件作相对旋转的并能承受荷载的部件

3.内臂：用于连接输送管道，并与外臂连接的部件

4.外臂：可在水平面和垂直面的范围内转动，主要用于装卸臂同槽车、槽船调整对接工作位置的部件

5.平衡器：用于平衡外臂转动力矩的部件

6.快速接头：与槽车链接

  7.紧急拉断阀：拉断阀用来保障槽罐车、铁路河运之间物料装卸安全。
