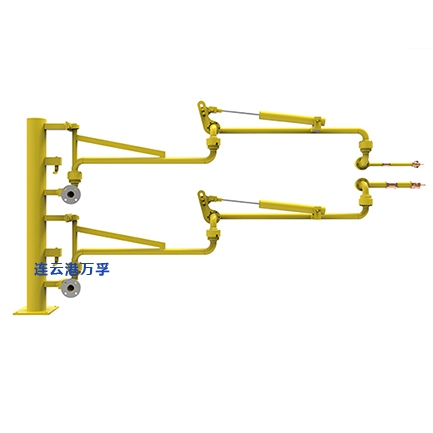

AL2543 液化气鹤管

液化气鹤管 — 顾名思义，是用做液化石油气装卸作业的鹤管。

首先来了解一下什么是液化气，也称液化石油气（LPG）是在炼油厂内，由天然气或者石油进行加压降温液化所得到的一种无色挥发性液体。它极易自燃，当其在空气中的含量达到了一定的浓度范围后，他遇到明火就能爆炸。

由上可见，液化气为易燃易爆挥发性介质，需要采用特殊的装车鹤管进行密闭装卸操作，通常鹤管型号为AL2543，字母AL代表陆用液体装卸臂，第一位数字2代表底部装卸，第二位数字5代表液相管的旋转接头数量为5，第三位数字4代表气相管形式为下翻式，第四位数字3代表液相管形式为上翻式。

液化气鹤管参数：

1. 设计压力：2.5MPa；试验压力：3.75MPa

2. 设计温度：-40℃～+60℃

3. 输送介质：液化气

4. 接管法兰标准：HG20594-97

5. 公称尺寸：液相：PN2.5 DN50 ; 气相：PN2.5 DN25

6. 接车形式：铜快速接头

液化气鹤管主要结构：

1. 立柱：起支撑作用，承受臂展开时的翻转力矩

2. 旋转接头：由转动件及密封件等组成，主要用于连接液体装卸臂的不同组件作相对旋转的并能承受荷载的部件

3. 内臂：用于连接输送管道，并与外臂连接的部件

4. 外臂：可在水平面和垂直面的范围内转动，主要用于装卸臂同槽车、槽船调整对接工作位置的部件

5. 平衡器：用于平衡外臂转动力矩的部件

6. 快速接头：手动或液压驱动，能同槽车或槽船接口快速连接的部件

7. 球阀：手动控制装卸开关

8. 拉断阀（可选）：用于同汽车槽车接口连接的紧急脱离阀件

液化气鹤管主要材质：

1. 管道： 304；球阀：304； 快速接头：铜

2. 旋转接头：外圈30CrMo或45钢，内圈304，法兰304

3. 主密封圈：PTFE，骨架304
