AL1401 上装鹤管

顶部装车鹤管（上装鹤管）

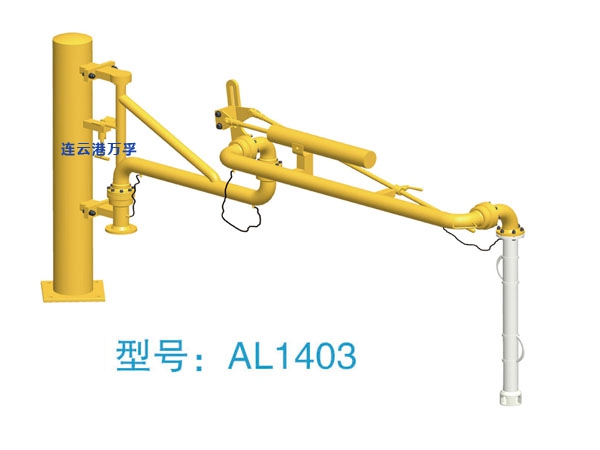

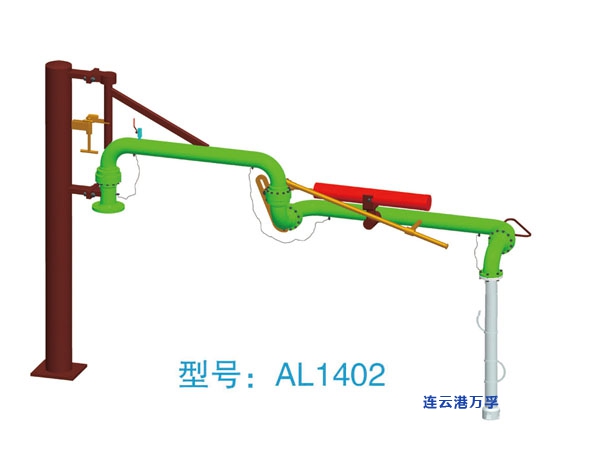

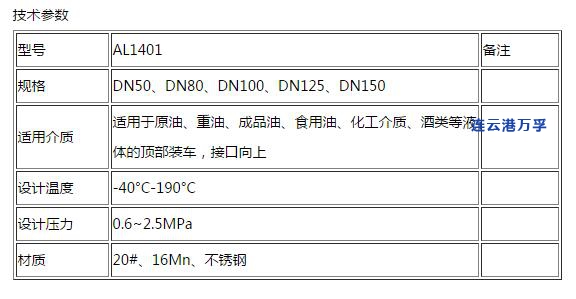

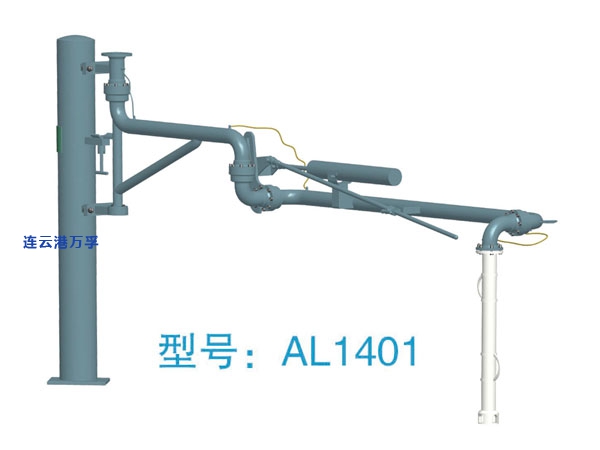

型号：AL1401 、AL1402 AL1403

连接方式：法兰连接

适用介质：汽油，煤油，柴油，液态化工介质

适用场合：石油，化工行业

管道材质：不锈钢、碳钢或PTFE衬碳钢等

公称口径：DN25、DN50、DN80、DN100、DN125、DN150、DN200

工作温度：-40～190℃

工作压力：-0.08～6.0MPa

鹤管的执行/参照的标准及规范

◆  HG/T21608-96 《液体装卸臂》

◆  GB/74-84 《石油库设计规范》

◆  GB50160-92 《石油化工企业设计防火规范》

◆  GB383601 《爆炸性环境用防爆电器设备通用要求》

◆  GB7932 《气动系统通用技术条件》

◆  GB3766 《液压系统通用技术条件》

◆  GB3323-87 《钢熔化焊接接头射线照相和除锈等级》

◆  GB/T8932-88 《涂装前钢材表面锈蚀等级和除锈等级》

◆  GB/T13384-92 《机电产品包装通用技术条件》

鹤管产品性能

◆ 能够承受苛酷的轴向、径向及力矩负荷，转动灵活、可靠、无泄露。

◆ 密封圈结构独特，采用PTFE增强聚四氟材料，内嵌不锈钢骨架，密封面经抛光处理，耐磨性能，密封性能优越、可靠。

◆ 弹簧缸平衡系统可在任意点平衡，使对位操作轻巧、合理。

◆ 所有承压主管道焊缝采用氩弧焊，完全符合HG/T 21608-96标准。

◆ 配带优质合理的静电接地系统，静电电阻小于2Ω，安全性能可靠。

◆ 结构合理，以小的臂尺寸，来实现大的包络范围。

◆ 装卸作业中，随槽车在正常范围内移动，发挥充分的可挠性。

◆ 鹤管表面采用喷砂除锈，选用优质油漆，*的喷涂工艺，既保证了良好的外观质量，又具备*的抗腐蚀能力。

◆ 按左侧型或右侧型设计制造，结构形式也可专门设计。

◆ 可配置可靠的液动、气动或电动操作系统，安全的报警系统。

◆ 可实现自动化作业，PLC控制，方便作业、检修。

◆ 灵巧多样的附件用以实现环境保护和安全操作。
